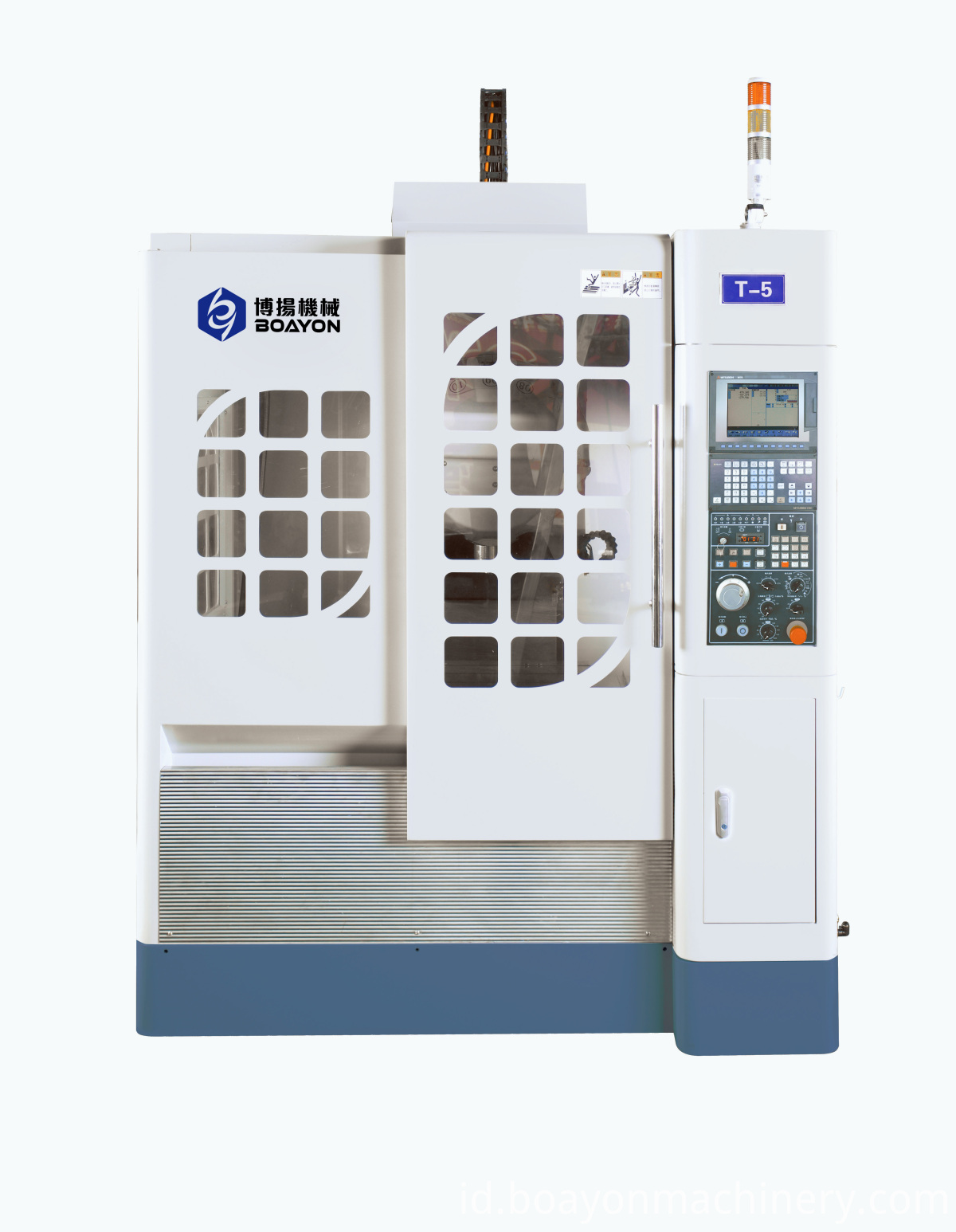

CNC Vertical Machining Center

Deskripsi Produk:

Rangkaian mesin ini adalah permesinan Precisly machining center yang mengadopsi poros berkecepatan tinggi & presisi tinggi. Alat pemotong gigi presisi tinggi dan pengeboran dan penyadapan memberi kita posisi yang akurat dan transmisi yang efisien. Slot Cutter Dimensions adalah 14 × 3 × 100mm, Stabil struktur, menjamin kestabilan alat mesin untuk pemakaian lama.

Fitur:

1.   Mengadopsi   Spindle berkecepatan tinggi & presisi tinggi (8000 / 12000RPM).

2. Struktur mekanis internal yang stabil dan fungsi pengolahan yang sangat baik.

3. Cocok untuk mengolah suku cadang mobil dan komunikasi rongga paduan aluminium

4. Ultra kecepatan tinggi / kinerja tinggi / presisi tinggi pengeboran dan penyadapan.

5. Tapping speed mencapai 6000RPM dan sumbu X / Y / Z kecepatan hingga 50M / MIN.

6. Long traverse length, memenuhi kebutuhan pengolahan yang berbeda dalam skala besar.

7. High cast iron untuk bodi pesawat dan komponen utama.

Spesifikasi Utama:

Tabel meja kerja daerah 650 × 400mm

T-slot ukuran 14 × 3 × 100 mm

T-slot akurasi kelas H7

Maks. beban meja 220 kg

Perjalanan sumbu Travel X 500 mm

Perjalanan Y axis 400 mm

Perjalanan sumbu Z 350 mm

Hidung Spindle ke permukaan meja kerja 170-520 mm

Pusat poros ke kolom 450 mm

Spindle / Pakan transmisi spindle jenis Metode Belt

Kecepatan spindle 20-15000-20000 rpm

Spindel lancip / spesifikasi Latin BT-30 / (MAS403-BT30)

Spindle bore / spesifikasi Latin Φ100 / (MAS403-45)

Cutting feedrate (X / Y / Z) 1 ~ 20000 mm / min

Cepat feedrate (X / Y / Z) X: 60000 / Y: 60000 / Z: 60000 mm / min

Akurasi Positioning akurasi 300mm ± 0.005

Posisi pengulangan 300mm ± 0,003

Jenis ATC ATC Cutter jenis lengan

Metode alat changer Acak

Kapasitas alat majalah 16   T

Alat perubahan waktu T untuk T1.6-1.8 sec

Max.tool diameter (penuh) 80 mm

Diameter Max.tool (W / O alat yang berdekatan) 100 mm

Max.tool berat 2 KG

Max.tool panjang 150 mm

Kategori Produk : Machining Center
